Mesurer et surveiller la qualité de l'air

"Ce qui est mesuré, est géré…" (P. Drucker)

Évitez la contamination par COVID-19 par les aérosols

Le risque d'être infecté par le virus COVID-19 est plus élevé dans les espaces encombrés et mal ventilés. La transmission du COVID-19 via aérosols se produit rarement à l'extérieur ou dans des espaces clos avec un grand volume. La recommandation générale est de désactiver la recirculation de l'air intérieur et d'augmenter le débit d'alimentation en air frais et le taux d'extraction de l'air vicié. Le système de ventilation doit rester actif sur une base continue.

Dans le cas où aucun système de ventilation n'est disponible, l'aération de fenêtre en combinaison avec la surveillance de la qualité de l'air intérieur est recommandée. Pour cela, Sentera conseille d'utiliser des transmetteurs CO2. Lorsque de nombreuses personnes partagent un espace limité, la concentration de CO2 augmentera rapidement. Tout comme le risque de propagation des particules virales COVID-19. Bien avant que les occupants ne perçoivent une mauvaise qualité de l'air ou un manque de ventilation, le système de surveillance du climat vous alertera pour augmenter la ventilation ou pour ouvrir la fenêtre.

  • Les transmetteurs COVT ou CO2 peuvent détecter un grand groupe de personnes partageant un espace limité.
  • Recevez Comment visualiser la qualité de l'air intérieur? en cas de ventilation insuffisante.
  • Une ventilation suffisante réduit le risque de contaminations COVID-19.
Transmetteur de qualité de l'air FCMFF-R Sentera

Qu'est-ce que la qualité de l'air intérieur?

Qu'est-ce que la qualité de l'air intérieur?

QAI ou la qualité de l'air intérieur ne dépend pas seulement de la sensation de l'environnement (température et humidité), l'air intérieur pollué a un impact direct sur notre santé et notre bien-être. En fonction du degré de pollution, une mauvaise qualité de l'air intérieur peut entraîner des problèmes de santé tels que des maladies respiratoires (p. ex. l'asthme), des allergies et peut-être même un cancer du poumon. Ces symptômes sont souvent résumés sous le terme SBM ou Syndrome du Bâtiment Malsain.

Parallèlement à l'isolation thermique accrue de nos bâtiments, l'importance des systèmes de ventilation intelligents augmente afin de maintenir une bonne qualité de l'air intérieur et de minimiser les pertes d'énergie.

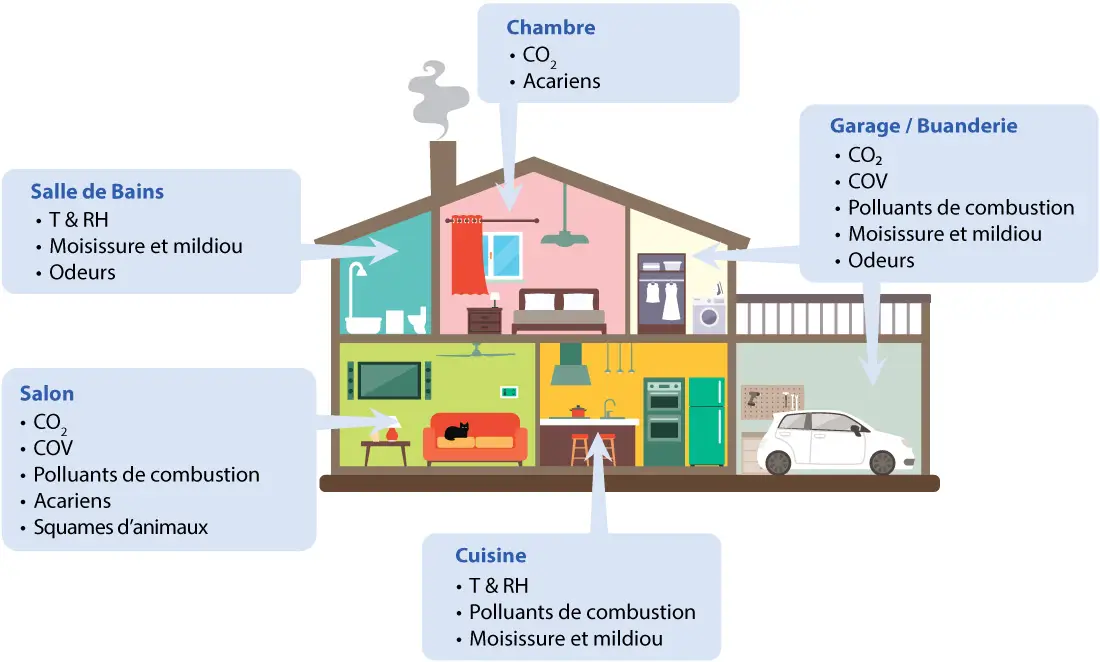

Les paramètres suivants ont un impact direct sur la santé, le sentiment de bien-être et le confort des résidents:

La température et l'humidité relative ont un impact direct sur le sentiment de bien-être et de confort des résidents.

L'air sec entraîne une peau sèche, des yeux qui piquent et des voies nasales irritées. Il peut provoquer des saignements de nez ou des démangeaisons à la gorge et aggraver les symptômes du rhume et de certaines affections respiratoires. Il augmente également l’électricité statique, que vous ressentez dans vos vêtements et vos cheveux, ainsi que sur les meubles et les moquettes.

Des degrés d'humidité relative trop élevés entraîneront la formation de condensation sur les fenêtres, les murs et les plafonds plus froids que la température de l'air, ainsi que des dommages potentiels aux matériaux de construction et des odeurs dans les espaces mal ventilés.

La température et l'humidité relative étant les paramètres de base déterminant le confort et le bien-être des résidents, la plupart des capteurs Sentera peuvent les mesurer.

Le dioxyde de carbone (CO2) n'est pas seulement un sous-produit de la combustion, il est également le résultat du processus métabolique chez les organismes vivants. Étant donné que le dioxyde de carbone résulte également du métabolisme humain, les concentrations dans un bâtiment sont souvent utilisées pour indiquer si un apport d'air frais suffisant doit être fourni à l'espace.

Des niveaux modérés à élevés de dioxyde de carbone peuvent causer des maux de tête et de la fatigue, tandis que des concentrations plus élevées peuvent provoquer des nausées, des vertiges et des vomissements. Une perte de conscience peut survenir à des concentrations extrêmement élevées. Afin d'empêcher ou de réduire les fortes concentrations de dioxyde de carbone dans un bâtiment ou une pièce, de l'air frais doit être fourni à la pièce.

IRND est un terme utilisé dans l'industrie pour «infrarouge non dispersant». Il s'agit du type de capteur le plus courant et le plus adéquat utilisé pour mesurer le CO2. Les molécules de gaz CO2 absorbent la bande spécifique de la lumière infrarouge tout en laissant passer les autres longueurs d'onde de la lumière. Finalement, un détecteur infrarouge lit la quantité de lumière qui n’a pas été absorbée par les molécules de CO2 ou par le filtre optique. La différence entre la quantité de lumière émise par la lampe infrarouge et la quantité de lumière infrarouge reçue par le détecteur est mesurée. La différence est proportionnelle au nombre de molécules de CO2 dans l'air à l'intérieur de la pièce.

COV ou Composés Organiques Volatils - La contribution humaine aux polluants de l'air intérieur a été historiquement corrélée avec le CO2, qui est couramment utilisé comme indicateur de ventilation insuffisante dans les espaces clos, mais cela ne couvre pas toute la charge.

Les COV ou Composés Organiques Volatils sont connus pour causer des irritations des yeux, du nez et de la gorge, des maux de tête, de la somnolence, des vertiges, des nausées, des difficultés de concentration et de la fatigue.

Les COV dans les environnements intérieurs s'évaporent de substances telles que les produits de nettoyage, les adhésifs, les peintures, les nouveaux tapis, les copieurs et les imprimantes, ainsi que des matériaux de construction et des meubles. Les humains et les animaux émettent également des COV dans leur haleine, leur sueur et directement de leur peau.

Par conséquent, il est important de surveiller les niveaux de COV et d'extraire l'air contaminé de la zone.

CO et NO2 - Centres commerciaux, immeubles de bureaux, grands hôtels, lieux d'événements … Les parkings sont de plus en plus importants dans les grands projets de construction. Lorsque les voitures se déplacent dans un garage fermé, elles libèrent des gaz toxiques tels que les dioxydes d'azote (NO2) et le monoxyde de carbone (CO). Ces gaz doivent être extraits dès leur détection par les capteurs CO et NO2.

Comment visualiser la qualité de l'air intérieur?

Comment visualiser la qualité de l'air intérieur? - Transmetteur encastré FCMFF-R et transmetteur d'ambiance RSMFM-2R

Certains transmetteurs CVC Sentera sont disponibles avec des LED et un buzzer. Les LED fournissent une indication visuelle claire de la qualité de l'air intérieur. La LED verte est active tant que la mesure reste dans la plage. Lorsque la mesure est hors de portée, une alerte visuelle est donnée via la LED jaune. Si la mesure atteint le niveau d'alarme, la LED rouge est activée. Dans le cas où le capteur dispose également d'un buzzer, la LED rouge et le buzzer sont activés simultanément. Les transmetteurs CVC Sentera sont disponibles avec une alimentation 24 V ou 230 V. Cela simplifie l'installation dans les bâtiments existants. Ils offrent une solution simple pour surveiller la qualité de l'air et pour générer des alertes visuelles ou auditives au cas où une ventilation supplémentaire serait nécessaire. Les transmetteurs CVC Sentera offrent une indication visuelle de température, humidité relative, CO2, qualité de l'air (COVT), CO ou NO2. Les valeurs mesurées sont transmises via la (les) sortie (s) analogique (s) et via Modbus RTU. Tous les paramètres peuvent être ajustés via Modbus RTU.

Sentera propose également des transmetteurs intelligents. Leur algorithme intelligent contrôle une seule sortie en fonction des valeurs mesurées. Cette sortie 0-10 VCC peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un actionneur de registre. Une application typique est une salle de classe avec un capteur CO2. Le capteur CO2 commande directement un ventilateur d'alimentation et / ou d'extraction. Si la LED verte est active, la qualité de l'air intérieur est bonne et le système de ventilation est actif au niveau minimum. Lorsque la salle de classe est occupée, les niveaux de CO2 augmentent. Bientôt, la LED jaune s'allumera et le taux de ventilation augmentera. La LED rouge s'allume au cas où la concentration de CO2 atteint le niveau d'alarme. Le taux de ventilation sera maximum. Le niveau d'alarme peut être atteint au cas où trop de personnes occupent la salle de classe ou en cas de filtres obstrués.

Comment surveiller et enregistrer la qualité de l'air intérieur?

Installez les transmetteurs CVC Sentera dans les pièces que vous souhaitez surveiller. Connectez les différents transmetteurs via le concept Sentera PoM. Le concept PoM simplifie le câblage, minimise les coûts d'installation et rend les installations dans les bâtiments existants une possibilité.

Utilisez la passerelle Internet Sentera pour simplifier la configuration de votre installation. Tous les appareils recevront automatiquement leur propre adresse Modbus RTU unique. Des appareils non Sentera peuvent également être ajoutés à votre installation. Il est possible de personnaliser votre installation en ajoutant l'emplacement de chaque appareil. Cela facilitera ensuite la distinction entre le transmetteur de cuisine et le transmetteur de chambre à coucher.

Une fois votre installation configurée, vous pouvez choisir entre visualisation locale ou surveillance à distance. Pour la visualisation locale uniquement, la passerelle Internet peut être supprimée. Si vous gardez la passerelle Internet installée, toutes les valeurs mesurées et les alertes sont disponibles à distance via SenteraWeb. L'enregistrement des données pendant une période plus longue est également possible. Cela permet de découvrir les tendances. Les données enregistrées peuvent être affichées sous forme de graphiques.

Difficile de choisir? Combinez ensuite les deux: surveillance locale et à distance de votre climat intérieur!

Diagramme de base de données du service Web Sentera

Enregistrement des données et surveillance à distance via SenteraWeb

Enregistrement des données et surveillance à distance via SenteraWeb  Enregistrement des données CO2 et surveillance à distance via SenteraWeb

Si vous laissez la passerelle Internet installée, vous avez accès à SenteraWeb. Cela permet de surveiller et d'ajuster les paramètres via votre ordinateur ou votre téléphone portable. L'enregistrement des données pendant une période plus longue est également possible.

Cela permet de découvrir les tendances. Les données enregistrées peuvent être affichées sous forme de graphiques.

Pour chaque installation, vous pouvez définir différents utilisateurs et configurateurs.

Chaque capteur de l'installation peut recevoir un nom et un emplacement spécifiques. Vous pouvez sélectionner les paramètres les plus pertinents et les visualiser sur votre tableau de bord personnel. Chaque installation peut avoir un tableau de bord différent. Sélectionnez simplement les informations les plus pertinentes que vous souhaitez visualiser sur le tableau de bord de votre installation.

Vous pouvez surveiller la qualité de votre air intérieur quand vous le souhaitez, où vous le souhaitez!

Surveillance locale via l'interface IHM

Surveillance locale via l'interface IHM

Pas de connexion Internet disponible? Dans ce cas, vous pouvez ajouter une IHM avec écran couleur de 5" à votre installation et surveiller localement la qualité de votre air intérieur.

L'emplacement de chaque capteur peut être modifié pour simplifier l'utilisation. Les 4 paramètres les plus pertinents pour chaque capteur seront visualisés sur l'écran d'accueil. Si l'un des paramètres est hors de portée, le pictogramme sera mis en évidence.

Caractéristiques principales

  • Surveillez la qualité de votre air intérieur
  • Alertes visuelles et auditives
  • Enregistrement des données pour les capteurs CVC
  • Recevez des avertissements par e-mail
  • Facile à installer dans les bâtiments existants et nouveaux
  • Une large gamme de transmetteurs CVC pour diverses applications et environnements
