Измерение и мониторинг качества воздуха

Измерение и мониторинг качества воздуха

Измерение и мониторинг качества воздуха

Что измеряется, тем управляется… (П. Друкер)

Избегайте заражения COVID-19 через воздух

Избегайте заражения COVID-19 через воздух

Риск заражения вирусом COVID-19 выше в людных и плохо вентилируемых помещениях. Передача COVID-19 через воздух редко происходит вне помещений или в закрытых помещениях с большим объемом. Общая рекомендация - отключить рециркуляцию воздуха в помещении, чтобы увеличить скорость подачи свежего воздуха и скорость удаления застоявшегося воздуха. Система вентиляции должна постоянно работать.

В случае отсутствия системы вентиляции рекомендуется проветривание через окна в сочетании с контролем качества воздуха в помещении. Для этой цели Sentera советует использовать датчики CO2. Когда много людей находятся в ограниченном пространстве, концентрация CO2 будет быстро увеличиваться. Так же, как и риск распространения вирусных частиц COVID-19. Задолго до того, как люди заметят плохое качество воздуха или отсутствие вентиляции, система мониторинга климата предупредит вас о необходимости увеличить вентиляцию или открыть окно.

  • Датчики TVOC или CO2 могут обнаруживать большую группу людей, находящихся в ограниченном пространстве.
  • Как визуализировать качество воздуха в помещении в случае недостаточной вентиляции?
  • Достаточная вентиляция снижает риск заражения COVID-19.
Датчик качества воздуха Sentera FCMFF-R

Что такое качество воздуха в помещении?

Что такое качество воздуха в помещении?

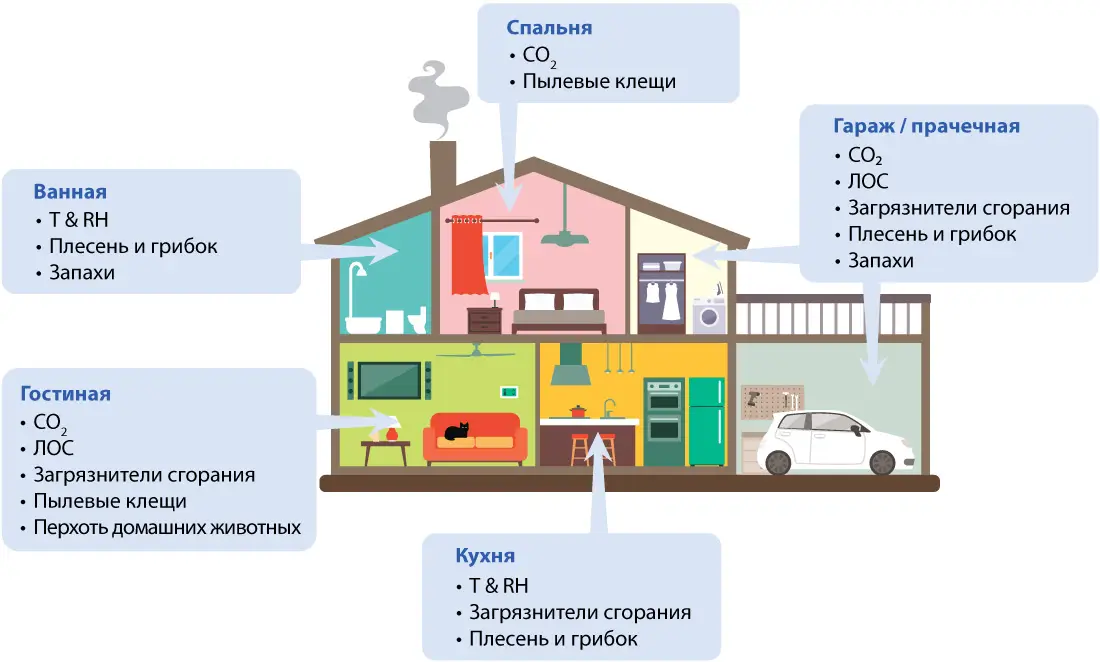

Качество воздуха в помещении

Качество воздуха в помещении зависит не только от того, какая окружающая среда (температура и влажность), но загрязненный воздух в помещении напрямую влияет на наше здоровье и благополучие. В зависимости от степени загрязнения, плохое качество воздуха в помещении может вызвать проблемы со здоровьем, такие как респираторные заболевания (например, астма), аллергии и, возможно, даже рак легких. Эти симптомы часто обобщаются под термином SBS или Sick Building Syndromes.

Вместе с повышенной теплоизоляцией наших зданий возрастает важность систем вентиляции для поддержания хорошего качества воздуха в помещениях и минимизации потерь энергии.

Следующие параметры оказывают непосредственное влияние на здоровье, самочувствие и комфорт жителей:

Температура и относительная влажность напрямую влияют на самочувствие и комфорт жителей.

Сухой воздух приводит к сухости кожи, зуду глаз и раздраженным носовым проходам. Это может вызвать кровь из носа или першение в горле и усугубить симптомы простуды и некоторых респираторных заболеваний. Это также увеличивает статическое электричество, которое вы ощущаете в своей одежде и волосах, а также на мебели и ковровых покрытиях.

Слишком высокие уровни относительной влажности приведут к образованию конденсата на окнах, стенах и потолках, которые холоднее, чем температура воздуха, что приведет к повреждениям строительных материалов и вызывает неприятные запахи в плохо проветриваемых помещениях.

Поскольку температура и относительная влажность являются основными параметрами, определяющими комфорт и благополучие жителей, большинство датчиков Sentera могут их измерять.

Углекислый газ (CO2) - не только побочный продукт сгорания, но и результат метаболических процессов в живых организмах. Поскольку углекислый газ также является результатом метаболизма человека, концентрация внутри здания часто используется, чтобы указать, нужно ли подавать в помещение достаточное количество свежего воздуха.

Умеренный или высокий уровень углекислого газа может вызвать головную боль и усталость, а более высокие концентрации могут вызвать тошноту, головокружение и рвоту. Потеря сознания может происходить при чрезвычайно высоких концентрациях. Чтобы предотвратить или уменьшить высокие концентрации углекислого газа в здании или помещении, в помещение должен подаваться свежий воздух.

NDIR является отраслевым термином «недисперсный инфракрасный» и является наиболее распространенным и адекватным типом датчика, используемого для измерения CO2. Молекулы газа CO2 поглощают определенную полосу инфракрасного света, пропуская другие волны света. IR-детектор считывает количество света, которое не было поглощено молекулами CO2 или оптическим фильтром. Измеряется разница между количеством света, излучаемого IR-лампой, и количеством IR-света, принимаемого детектором. Разница пропорциональна количеству молекул CO2 в воздухе внутри помещения.

ЛОС или летучие органические соединения - Вклад человека в загрязнители воздуха в помещениях исторически коррелировал с СО2, который обычно используется как показатель недостаточной вентиляции в закрытых помещениях, но это не покрывает полную нагрузку.

Известно, что VOC или летучие органические соединения вызывают раздражение глаз, носа и горла, головную боль, сонливость, головокружение, тошноту, трудности с концентрацией внимания и усталость.

VOC в помещении выделяются из таких веществ, как чистящие средства, клеи, краски, новые ковры, копиры и принтеры, строительные материалы и предметы обстановки. VOC также выделяется от людей и животных при дыхании, поте и непосредственно от их кожи.

Поэтому важно следить за уровнем VOC и извлекать загрязненный воздух из зоны.

CO и NO2 - Торговые центры, офисные здания, большие отели, места проведения мероприятий… Автостоянки играют все более важную роль в крупных строительных проектах. Когда автомобили движутся по закрытой парковке, они выделяют токсичные газы, такие как диоксид азота (NO2) и оксид углерода (CO). Эти газы необходимо удалить, как только они будут обнаружены датчиками CO и NO2.

Как визуализировать качество воздуха в помещении?

Как визуализировать качество воздуха в помещении?

Как визуализировать качество воздуха в помещении? - Датчик для скрытого монтажа FCMFF-R и комнатный датчик RSMFM-2R

Некоторыедатчики Sentera ОВиК доступны со светодиодами и зуммером. Светодиоды обеспечивают четкую визуальную индикацию качества воздуха в помещении. Зеленый светодиод активен, пока измерение остается в пределах диапазона. Когда измерение выходит за пределы допустимого диапазона, появляется визуальное предупреждение с помощью желтого светодиода. Если результат измерения достигает уровня срабатывания сигнализации, включается красный светодиод. Если датчик имеет зуммер, красный светодиод и зуммер включаются одновременно. Датчики Sentera ОВиК доступны с питанием 24 или 230 В. Это упрощает установку в существующих зданиях. Они предлагают простое решение для контроля качества воздуха и создания визуальных или звуковых предупреждений в случае необходимости дополнительной вентиляции. Датчики Sentera ОВиК обеспечивают визуальную индикацию температуры, относительной влажности, CO2, качества воздуха. (TVOC), CO или NO2. Измеренные значения передаются через аналоговые выходы и через Modbus RTU. Все настройки можно изменить через Modbus RTU.

Sentera также предлагает интеллектуальные датчики. Их интеллектуальный алгоритм управляет одним выходом на основе измеренных значений. Этот выход 0-10 В может напрямую управлять ЕС-вентилятором, регулятором скорости АС вентилятора или приводом заслонки. Типичное применение - классная комната с датчиком CO2. Датчик CO2 напрямую управляет приточным и / или вытяжным вентилятором. Если горит зеленый светодиод, качество воздуха в помещении хорошее, а система вентиляции активна на минимальном уровне. Когда класс занят, уровень CO2 увеличивается. Вскоре загорится желтый светодиод и скорость вентиляции увеличится. Красный светодиод загорается, если концентрация CO2 достигает максимального уровня. Скорость вентиляции будет максимальной. Уровень сигнала тревоги может быть достигнут, если в классе слишком много людей или в случае засорения фильтров.

Как контролировать и регистрировать качество воздуха в помещении?

Как контролировать и регистрировать качество воздуха в помещении?

Установите датчики Sentera ОВиК в комнатах, которые вы хотите контролировать. Подключите различные датчики с помощью концепции Sentera PoM. Концепция PoM упрощает электромонтаж, сводит к минимуму затраты на установку и делает возможной установку в существующих зданиях.

Используйте интернет-шлюз Sentera, чтобы упростить настройку вашей установки. Все устройства автоматически получат свой уникальный адрес Modbus RTU. Также в вашу установку могут быть добавлены устройства других производителей. Вы можете персонализировать вашу установку, добавив местоположение каждого устройства. Это позволит впоследствии отличить кухонный датчик от датчика в спальне.

После настройки установки вы можете выбрать между локальной визуализацией или удаленным мониторингом. Только для локальной визуализации интернет-шлюз может быть удален. Если вы не установили интернет-шлюз, все измеренные значения и предупреждения доступны удаленно через SenteraWeb. Также возможна регистрация данных в течение более длительного периода. Это позволяет выявить тенденции. Зарегистрированные данные могут отображаться в виде графиков.

Трудно выбрать? Объедините оба: локальный и удаленный мониторинг климата в помещении!

Схема базы данных веб-сервиса Sentera

Регистрация данных и удаленный мониторинг через SenteraWeb

Регистрация данных и удаленный мониторинг через SenteraWeb  Регистрация данных CO2 и удаленный мониторинг через SenteraWeb

Если вы не установили интернет-шлюз, у вас есть доступ к SenteraWeb. Это дает возможность контролировать и регулировать параметры через компьютер или мобильное устройство. Также возможна регистрация данных в течение более длительного периода.

Это позволяет выявить тенденции. Зарегистрированные данные могут отображаться в виде графиков.

Для каждой установки вы можете определить разных пользователей и конфигураторов. Пользователи могут отслеживать данные, конфигураторы могут изменять настройки.

Каждому датчику в установке можно присвоить определенное имя и местоположение. Вы можете выбрать наиболее подходящие параметры и визуализировать их на своей личной панели. У каждой установки может быть своя приборная панель. Просто выберите наиболее важную информацию, которую вы хотите визуализировать на панели управления вашей установки.

Вы можете контролировать качество воздуха в помещении в любое время и в любом месте!

Локальный мониторинг через интерфейс HMI

Локальный мониторинг через интерфейс HMI

Нет подключения к Интернету? В этом случае вы можете добавить к своей установке HMI с 5-дюймовым цветным дисплеем и контролировать качество воздуха в помещении на месте.

Расположение каждого датчика можно изменить, чтобы упростить использование. 4 наиболее важных параметра для каждого датчика будут отображаться на главном экране. Если один из параметров находится за пределами допустимого диапазона, пиктограмма будет подсвечена.

Основные характеристики

Основные характеристики

  • Мониторинг качества воздуха в помещении
  • Визуальные и слуховые предупреждения
  • Регистрация данных для датчиков ОВиК
  • Получать предупреждения по электронной почте
  • Простота установки в существующих и новых зданиях
  • Широкий спектр датчиков ОВиК для различных приложений и сред
